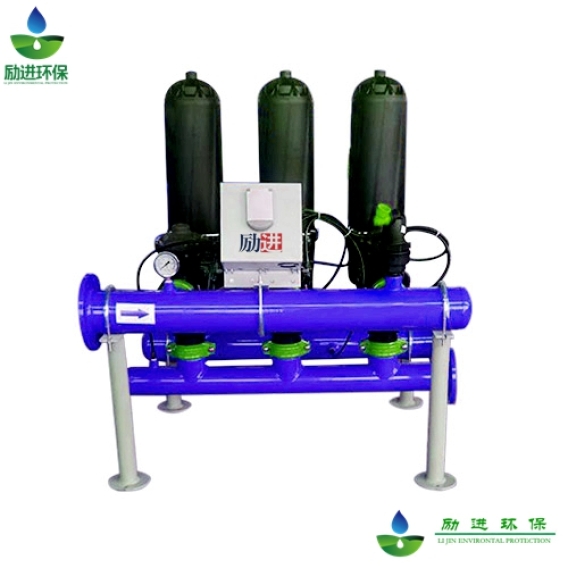

疊片過濾器3寸4單元產品概述

3寸疊片式過濾芯是由一組兩面帶溝槽的盤片組成，溝槽棱邊形成的交叉點可以把水中固體物截留，由于同時具有了表面攔截和深度凝聚的作用。同時由于疊片式過濾系統具有反洗，全自動連續運行，自耗水低，占地面積小，過濾系統的反洗過程輪流交替進行，工作、反洗狀態之間自動切換，可連續出水，系統壓損小。

*為了到疊片過濾器的自動反清洗的任務，大流量的疊片過濾站均使用多單元組合而成。

*過濾器單體由高耐壓的聚酰胺結合增強玻璃纖維材料注塑成殼體，使用開啟方便的不銹鋼卡箍鎖定。

*濾芯架為復雜而的伸縮式柱形結構，經一次注塑成形。液壓動作機構均位于密封性的柱體結構內，延長使用壽命。



*過濾站的進出水管有噴塑碳鋼管、不銹鋼管和純塑聚乙烯管供用戶選擇。







疊片過濾器3寸4單元運行

過濾系統有兩種運行狀態：過濾狀態和反沖洗狀態



過濾模式：在過濾狀態下，濁水從濾芯外面通過疊片，過濾疊片在彈簧力和液力的作用下被緊緊地壓在一起，雜質顆粒截留在疊片交叉點，經過過濾的凈水從過濾器中流出。

反沖模式：當?shù)竭_(dá)的壓差時或時間，系統自動進入反洗狀態，控制器控制閥門改變水流方向，反沖水壓使彈簧收緊使疊片被松開，位于濾芯支柱上的噴嘴沿切線噴射，使疊片旋轉，將截留在疊片上的雜質沖洗甩出。



疊片過濾器3寸4單元參數

系統工作壓力：0.2～0.8Mpa；反洗壓力:0.15～0.8Mpa

工作溫度：﹤60℃

PH值：4-13

過濾單元（A）數目：2-10個

系統反洗方式：采用其他過濾單元的出水對每個單元逐個分別反洗，直到完成

進水管（B）：碳鋼防腐/不銹鋼材質，法蘭接口；

出水管（C）：碳鋼防腐/不銹鋼材質，法蘭接口；

排水管（D）：法蘭接口

反沖洗閥門（E）：鑄鋼/塑料材質

系統控制器（F）：全自動控制器



疊片過濾器3寸4單元設計選型

1.原水水質分類：

A. 優良水質：城市自來水，從穩定的含水層抽取的井水；

B. 一般水質：循環冷卻水，經沉淀處理過的地面水，經過沉積和生物處理過的排水；

C. 較差水質：從水質很差的含水層抽取的地下水，經過沉淀，但未經或經很少的生物處理的排水，有微生物大量繁殖的地面水；

D. 很差水質：從很臟或含鐵錳的井中抽取的井水，受洪水影響且未經沉淀的地面水，未經沉淀及生物處理的排水。

不同的來水水質對過濾器的運行周期影響很大，通常選擇系統時應使系統反洗間隔不小于1小時。

2.過濾精度選擇：

選擇過濾器過濾精度即盤片，對疊片式過濾系統在整個水系統發揮應用的作用有著重要意義，只有選擇合理正確才能滿足后續的水質要求。下表為在常見的集中過濾用途時，推薦選擇的過濾精度。

過濾系統的應用	選擇過濾精度
供水預處理	20μ
生活飲用水預處理、生產工藝用水、噴嘴保護	50μ
循環水過渡、給水處理預過濾	100μ
中水處理、廢水處理	200μ

原水水質及要求過濾后到的精度以及每小時產水量是選擇我們過濾系統的依據。

3.反沖洗模式的選擇

3.1進水壓力大于（***小反沖洗壓力+1.2公斤），過濾流量大于反沖洗流量的5倍，可選擇內源反沖洗模式，可以不用背壓閥。

3.2.進水壓力大于（***小反沖洗壓力），過濾流量大于反沖洗流量1.5倍以上的，可以選擇內源反沖洗模式，但含自動背壓閥。

3.3其它情況下，選擇外源反沖洗模式或集體反沖洗模式。



疊片過濾器3寸4單元選型數據表

疊片過濾器3寸3單元過濾單元的參數



過濾單元	過濾精度 (微米)	反洗流量 (m³/H)	過濾流量(m³/H)
			優良水質	一般水質	較差水質	很差水質
2寸過濾單元	130-400	8-11	25	19	13	8
	100		20	15	10	6.5
	55-70		14	11	7.5	5.5
	20-40		6	5	3	2
3寸過濾單元	130-400	16-22	38	30	22	15
	100		30	22	16	11
	55-70		20	16	12	9
	20-40		10	8	6	4
4寸過濾單元	130-400	40-55	100	75	50	35
	100		90	70	45	30
	55-70		55	45	30	20
	20-40		30	25	15	10

疊片過濾器3寸3單元系統的參數



原水水質	優良水質			一般水質			較差水質			很差水質
過濾精度	200μ	100μ	50μ	200μ	100μ	50μ	200μ	100μ	50μ	200μ	100μ	50μ
過濾器型號	流量m3/h			流量m3/h			流量m3/h			流量m3/h
LJDP2-2	≤38	≤30	≤22	≤29	≤22	≤18	≤21	≤15	≤13	≤13	≤10	≤8
LJDP2-3	57	45	33	43	33	26	31	22	18	18	14	10
LJDP2-4	76	60	44	57	44	35	41	30	24	25	19	14
LJDP2-5	95	75	55	72	55	44	51	37	30	31	23	17
LJDP2-6	114	90	66	86	66	53	62	45	36	37	28	21
LJDP3-3	111	90	60	84	66	48	60	45	33	36	28	19
LJDP3-4	148	120	80	112	88	64	80	60	44	48	37	26
LJDP3-5	185	150	100	140	110	80	100	75	55	60	47	32
LJDP3-6	222	180	120	168	132	96	120	90	66	75	56	39
LJDP3-7	259	210	140	196	154	112	140	105	77	84	66	45
LJDP3-8	296	240	160	224	176	128	160	120	88	96	75	52
LJDP3-9	333	270	180	252	198	144	180	135	99	108	85	58
LJDP3-10	370	300	200	280	210	160	200	150	110	120	94	65
LJDP4-3	224	176	128	168	129	102	120	88	70	72	55	40
LJDP4-4	280	210	160	210	154	128	150	105	88	90	65	51
LJDP4-5	374	294	214	281	216	171	200	147	118	120	91	68
LJDP4-6	448	352	256	336	258	205	240	176	141	144	109	81
LJDP4-7	522	410	298	392	301	238	280	205	164	168	127	94
LJDP4-8	597	469	341	448	344	273	320	234	188	192	146	108

﹡可根據用戶需要設計非標產品
