一、多芯式全自動反沖洗過濾器功能與用途
多芯式全自動反沖洗過濾器用于冶金、化工、石油、造紙、醫藥、食品、采礦、電力、城市給水領域。諸如工業廢水， 循環水的過濾，廢油過濾處理，冶金行業的連鑄水系統、高爐水系統，熱軋用高壓水除鱗系統。是一種 易操作的全自動過濾裝置。

二、LJZL-FGII多芯式全自動反沖洗過濾器結構示意圖

三、LJZL-FGII多芯式全自動反沖洗過濾器設備結構
　 過濾器由殼體、多元濾芯、反沖洗機構、電控箱、減速機、電動閥門和差壓控制器等部分組成。殼體內 的橫隔板將其內腔分為上、下兩腔，上腔內配有多個過濾芯，這樣充分利用了過濾空間，縮小了過濾器的體積，下腔內安裝有反沖 洗吸盤。工作時，濁液經入口進入過濾器下腔，又經隔板孔進入濾芯的內腔。大于過濾芯縫隙的雜質被截留，凈液穿過縫隙到達上腔， 后從出口送出。

四、多芯式全自動反沖洗過濾器工作原理
    本過濾器芯采用不銹鋼楔形濾網，通過壓差控制、定時控制自動清洗濾芯。當過濾器內雜質積聚在濾芯表面引起進出口壓差增大到設定值，或定時器到預置時間時，電動控制箱發出信號，驅動反沖洗機構。當反沖洗正對時，排污閥打開，此時系統泄壓排水，吸盤與濾芯內側出現一個相對壓力低于濾芯外側水壓的負壓區，迫使部分凈循環水從濾芯外側流入濾芯內側，吸附在濾芯內內壁上的雜質微粒隨水流進穰盤內并從排污閥排出。雜質都將被從光滑的內壁上沖走。當過濾器進出口壓差恢復正?；蚨〞r器設定時間結束，電機停止運轉，電動排污閥關閉。整個過程中，物料不斷流，反洗耗水量少，實現了連續化，自動化生產。

五、多芯式全自動反沖洗過濾器本機特點
本過濾器減速機構采用NRV型減速機，外殼采用鋁合金壓鑄結構，散熱性好、噪聲小、重量輕、承載能力大；
密封裝置采用CVA62.1-85標準增強四氟雙端面密封結構，密封、使用壽命長、承壓能力強；
頂部設有自動排氣閥，結構緊湊、啟閉靈敏；
差壓取樣部分采用D520/7DD型切換差可調式差壓控制器，信號反饋正確；
濾芯采用高強度Johnson濾網，縫隙率高、過濾面積大、壓降小，反沖洗效率高；
濾芯花板采用304不銹鋼，與反沖洗吸盤工作界面進行鏡面處理；
反沖洗吸盤采用增強聚四氟乙烯結構及反沖洗吸盤自整機構，能吸盤與濾芯花板的長效密封，增強了反沖洗效果；
本過濾器電氣控制部分采用PLC可編程控制器，清洗模式采用差壓控制、定時控制及手動控制并聯模式，清洗程序采用定時定位模式，反洗耗水量小，
　　★電控箱采用立柱子全透屏戶外防水型結構；
  六、LJZL-FGII多芯式全自動反沖洗過濾器產品外形尺寸

公稱通徑	DN	150	200	250	300	350	400	500	600	700	800	900	1000	1200
筒體直徑	D	500	600	600	900	900	1000	1200	1400	1600	1600	1800	2000	2400
入口高度	H1	650	700	700	800	800	900	1000	1000	1100	1100	1200	1300	1500
出口高度	H2	1150	1200	1200	1450	1450	1700	1850	1850	2100	2400	2600	2800	3300
總高	H	2000	2000	2000	2350	2350	2650	2900	2900	3250	3250	3950	4260	5000
進出口法蘭距離	B	800	900	900	1200	1300	1300	1500	1500	2000	2000	2200	2400	2800
螺孔	n-Ф	3-Ф24	3-Ф24	3-Ф24	3-Ф24	3-Ф24	4-Ф26	4-Ф26	4-Ф30	4-Ф30	4-Ф30	4-Ф30	4-Ф30	4-Ф36
支座安裝孔中心圓	D0	450	500	500	720	720	850	960	1200	1400	1400	1500	1700	1950
參考流量m3/h	Q	160	230	400	600	900	1000	1800	2500	3000	4000	5400	7000	10000

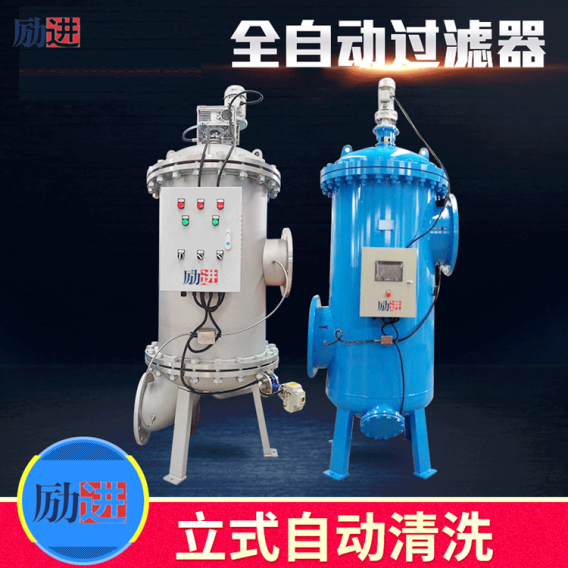

十一、多芯式全自動反沖洗過濾器實物圖片
